Il backshell è il componente che governa l’uscita del cavo dal connettore: lo trattiene, lo sigilla, e porta la calza di schermatura fino a massa. È il punto in cui un collegamento cede per primo, ed è l’unico motivo per cui questo pezzo esiste.
Un connettore militare o industriale ha due lati. Davanti ci sono i contatti, ed è la parte che tutti guardano. Dietro esce il cavo, ed è la parte che si rompe. Lì si concentrano trazione, vibrazione, umidità e — se il cavo è schermato — l’interruzione della calza metallica.
Il backshell si avvita sul retro del connettore e presidia quel punto. Non porta corrente: è un componente meccanico e di schermatura. CPE lo produce in due famiglie distinte, secondo la forma del connettore su cui si monta.
Scarica la trazione del cavo sul corpo metallico, prima che arrivi ai contatti.
O-ring in silicone o fluorosilicone all’interfaccia; versioni sommergibili IP 68.
Termina la calza e la porta a massa: la gabbia elettromagnetica resta chiusa.

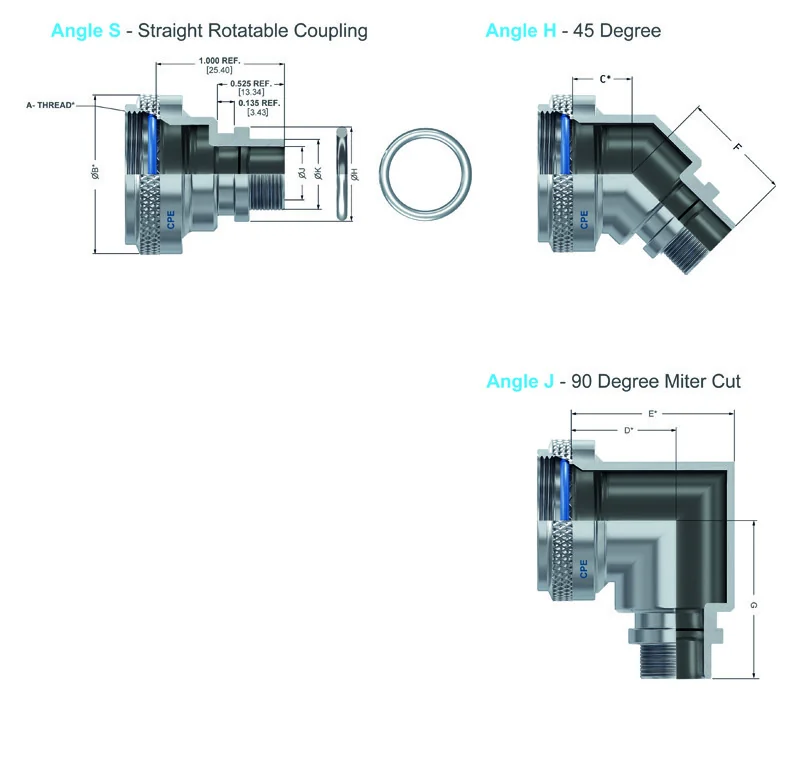

Uscita dritta, a 45° o a 90°, per far entrare il cablaggio dove lo spazio è poco.
Per connettori circolari. Le sei serie si distinguono su tre domande: serve la schermatura, serve la tenuta ambientale, serve l’immersione. Tutte tranne la CB0 sono disponibili con uscita dritta, a 45° e a 90°.

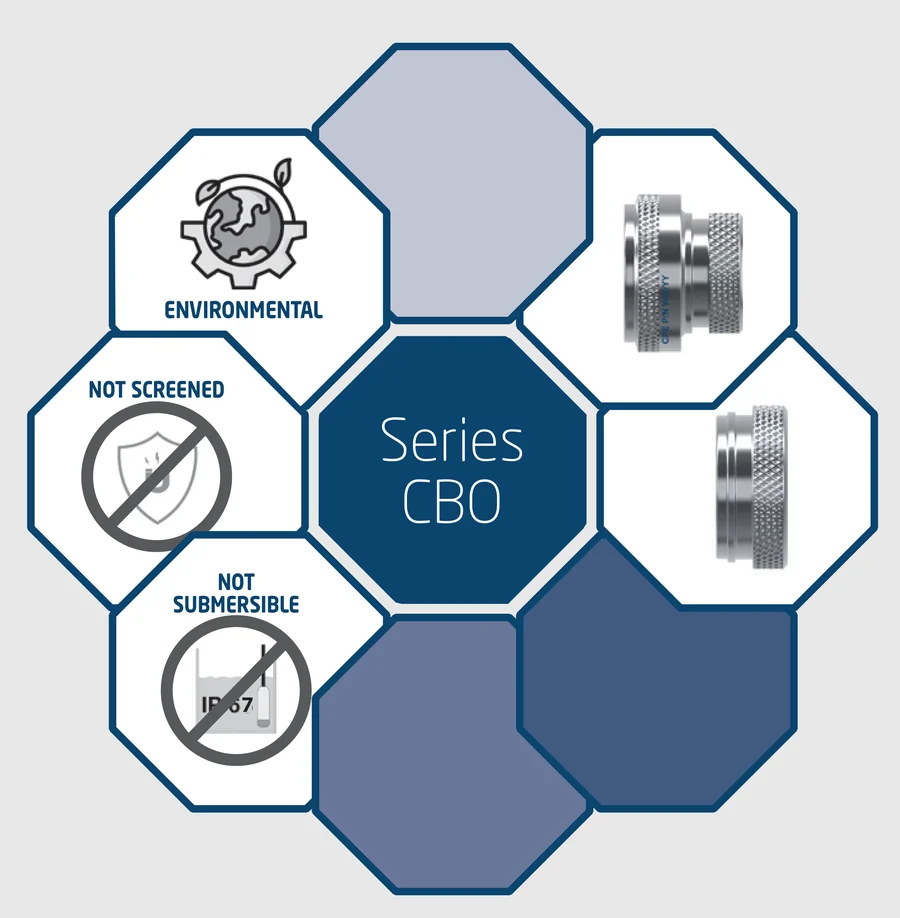

Adattatore per shrink boot
La configurazione più essenziale: un adattatore ambientale predisposto per ricevere una guaina termorestringente, senza schermatura.
| Schermato | No |
|---|---|
| Ambientale | Sì |
| Sommergibile | No |
| Angoli | Solo dritto |

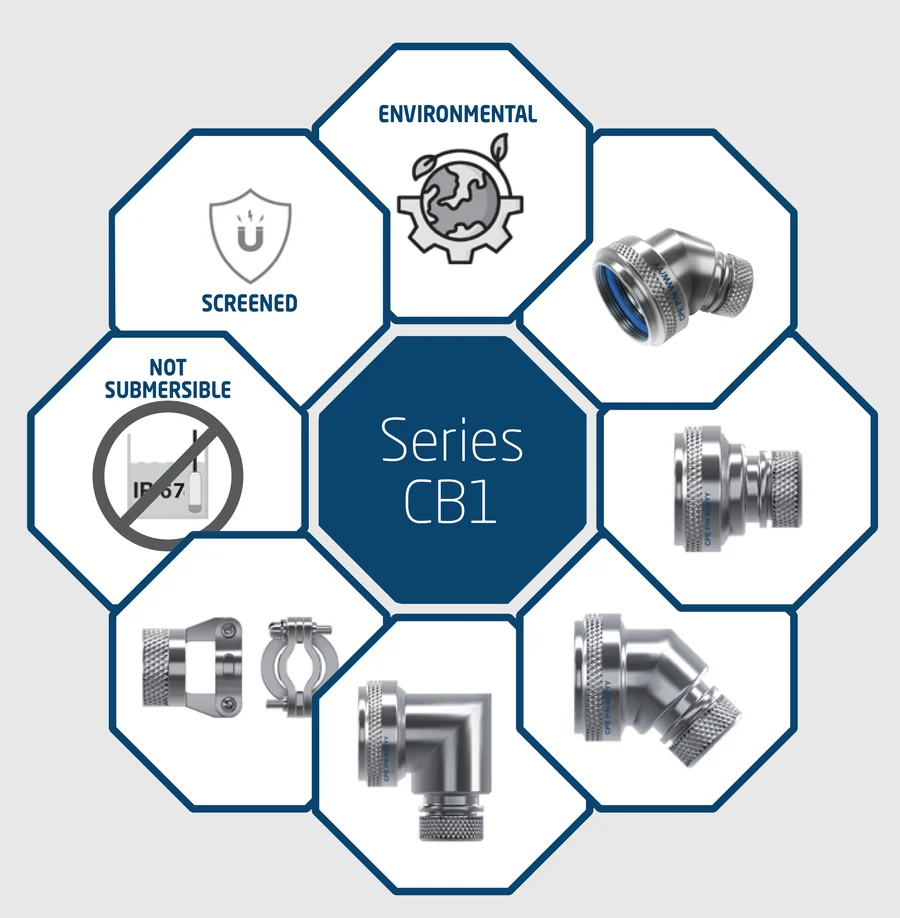

Ambientale e schermato, filetto lamp base
Backshell ambientale con schermatura EMI/RFI e filettatura lamp base, disponibile nelle tre uscite e con scarico di trazione opzionale.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Sommergibile | No |
| Angoli | Dritto · 45° · 90° |

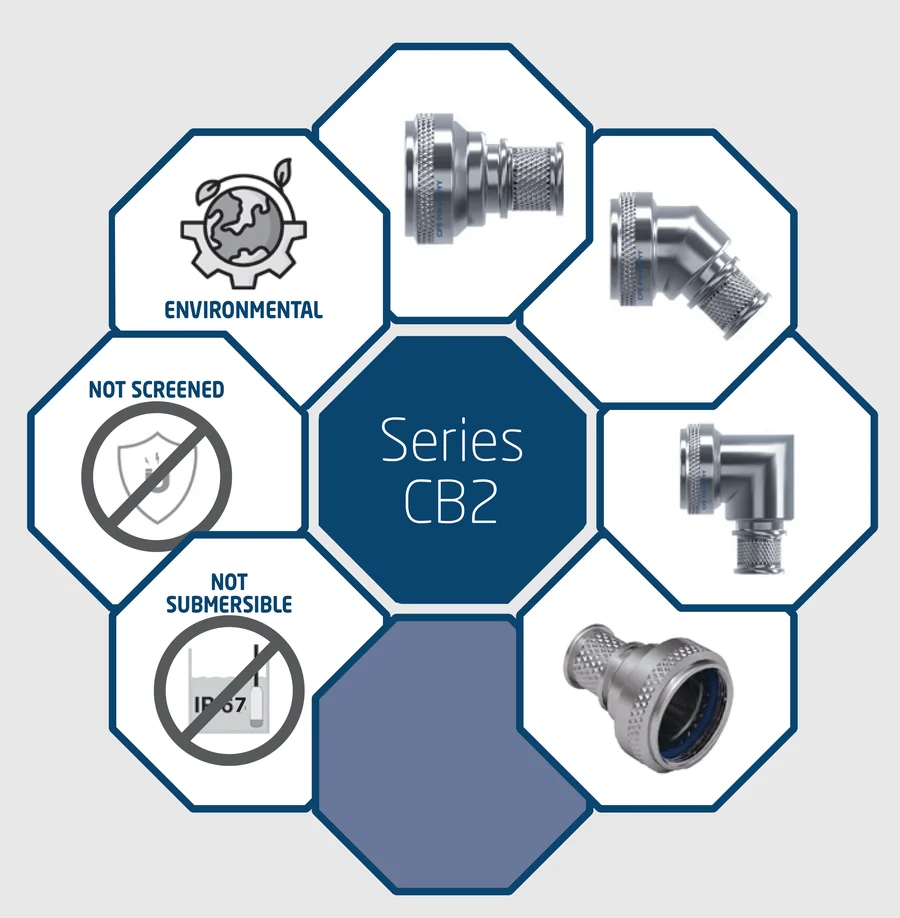

Terminazione a fascetta singola
Predisposto per la terminazione dello schermo con banda singola: molla a forza costante o fibbia stampata, piatta o precurvata.
| Schermato | Vedi nota |
|---|---|
| Ambientale | Sì |
| Sommergibile | No |
| Angoli | Dritto · 45° · 90° |

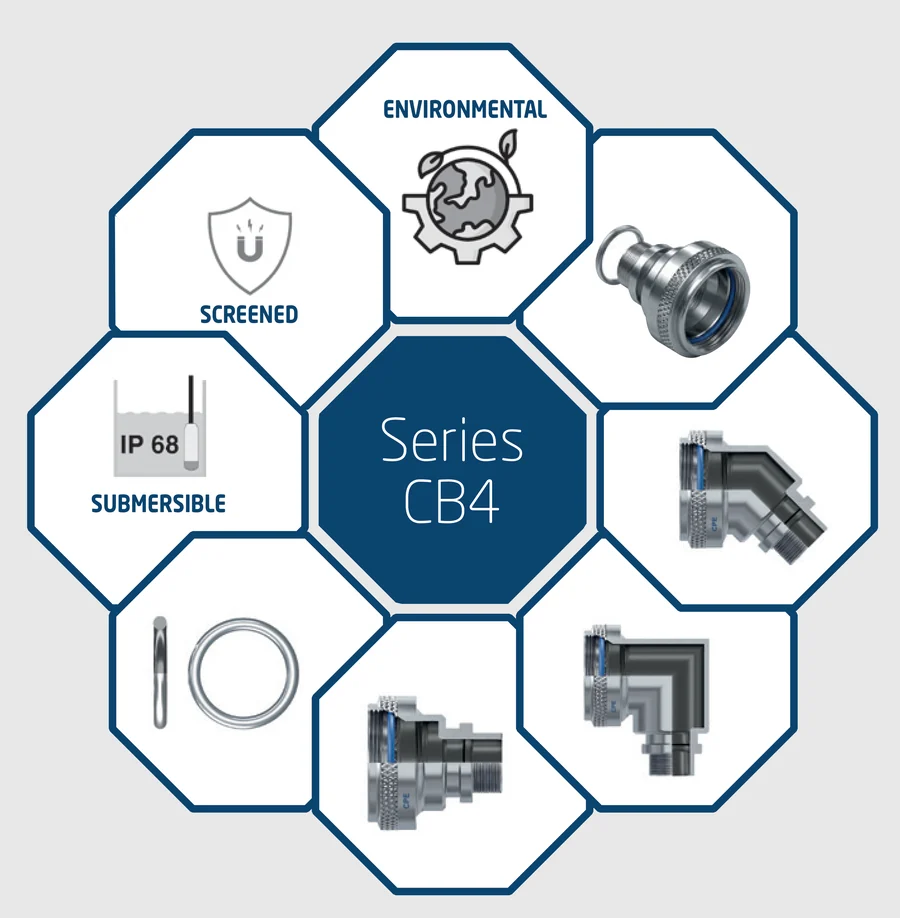

Ring Memory Lock, sommergibile
Ambientale e schermato con anello Memory Ring-Lock per la ritenzione della calza, in versione per treccia singola o doppia da 36 AWG.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Sommergibile | IP 68 |
| Angoli | Dritto · 45° · 90° |

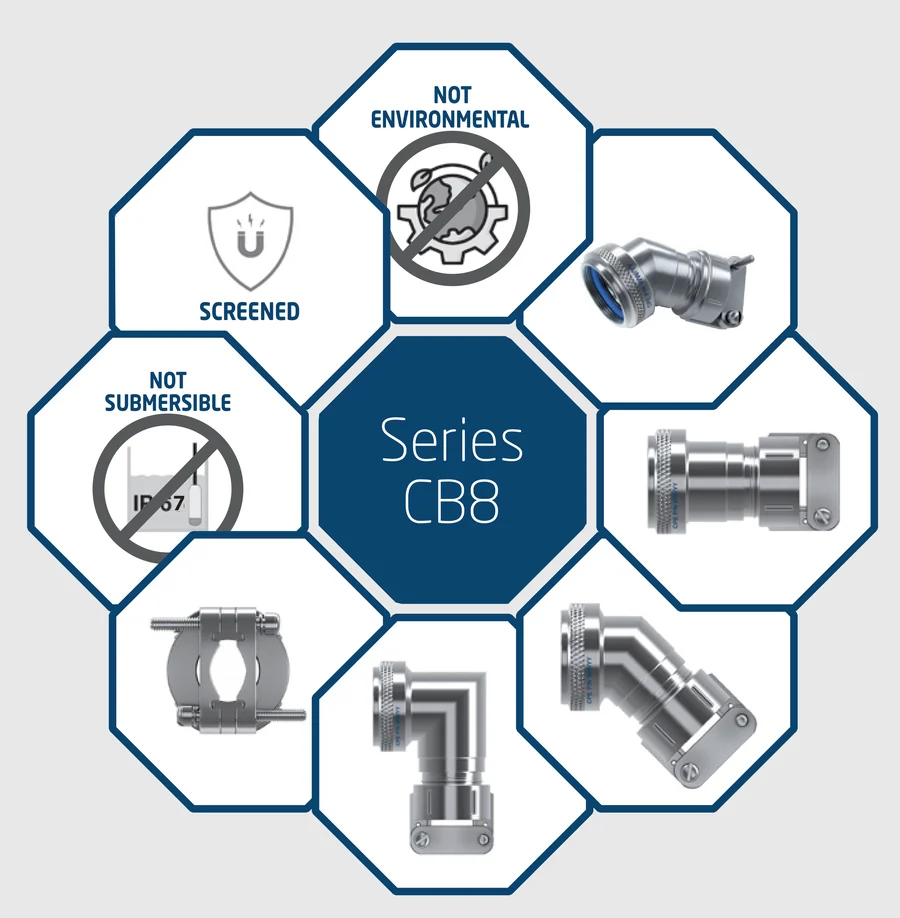

Con cable clamp, non ambientale
Schermato con serracavo meccanico, per applicazioni in cui conta la ritenuta del cavo e non la tenuta ambientale.
| Schermato | Sì |
|---|---|
| Ambientale | No |
| Sommergibile | No |
| Angoli | Dritto · 45° · 90° |

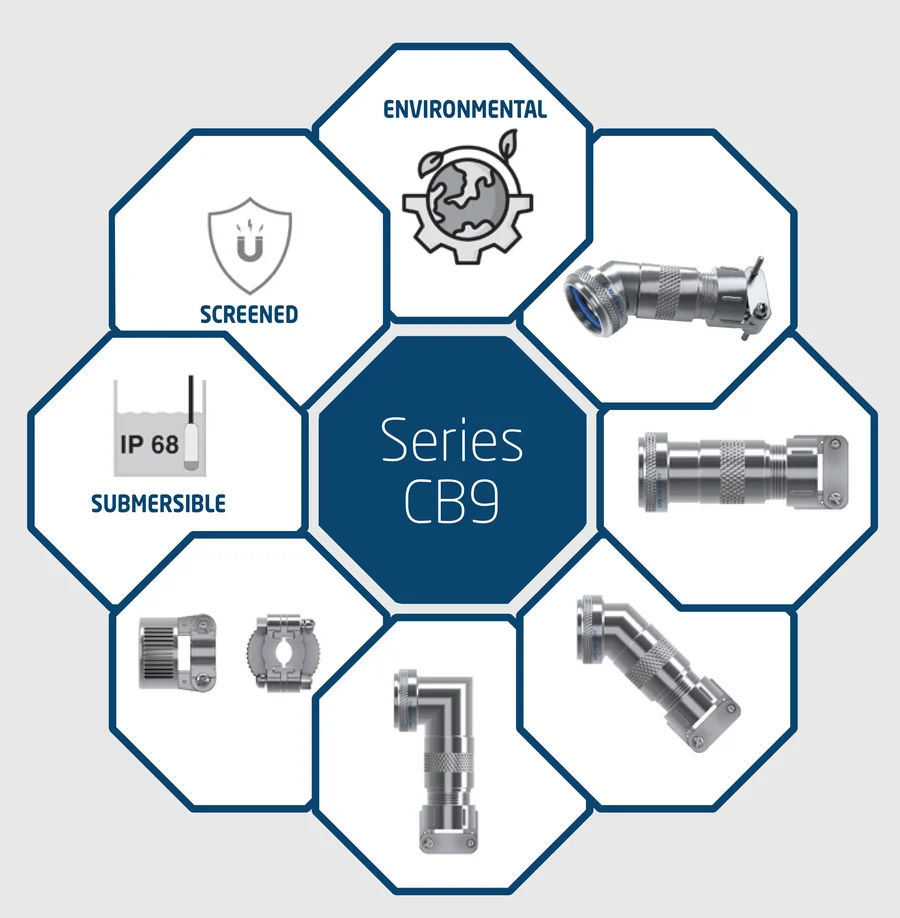

Con cable clamp, sommergibile
La configurazione più completa della gamma circolare: schermata, ambientale, sommergibile e con serracavo.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Sommergibile | IP 68 |
| Angoli | Dritto · 45° · 90° |
Nota sulla serie CB2. Il catalogo la descrive come «Environmental & Shielding Backshell EMI/RFI» ma la marca «NOT SCREENED» nella stessa pagina. Riportiamo il dato così com’è e lo segnaliamo: la schermatura di questa serie va confermata con il nostro ufficio tecnico prima dell’ordine.
Rotatable per orientare l’uscita dopo il serraggio, direct per il montaggio più compatto, self-locking dove la vibrazione può allentare il serraggio.
Dalla 08 alla 61, da selezionare in base al connettore. Le interfacce D e F coprono le taglie 08-24, la H le taglie 09-25 con filetti metrici da M12×1,0 a M34×1,0.
Fascetta a molla a forza costante o a fibbia stampata sulla CB2, anello Memory Ring-Lock per treccia singola o doppia da 36 AWG sulla CB4, serracavo meccanico su CB8 e CB9.

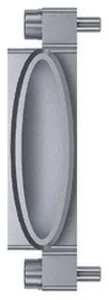

Per connettori rettangolari. Qui la variabile non è la tenuta ma la geometria dell’uscita: dall’alto, di lato, a 45°, doppia, ellittica o a corpo separabile. Ventuno configurazioni in tutto fra le tre serie.

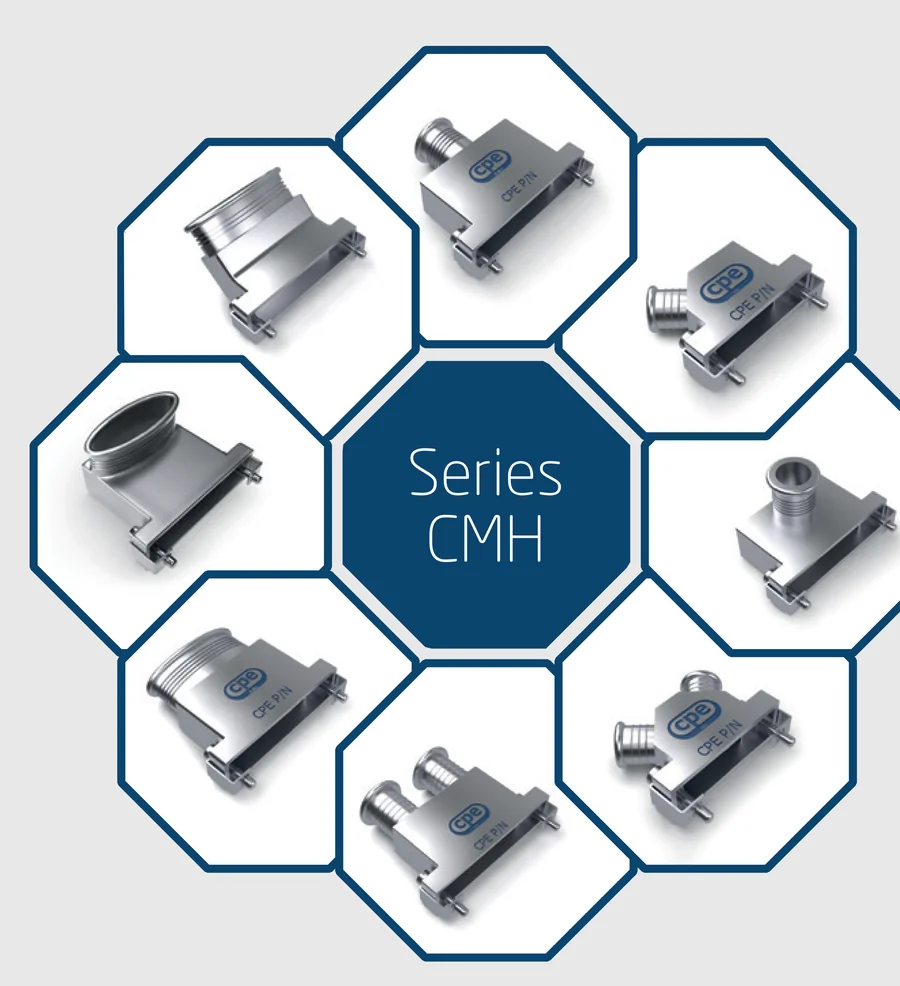

Micro-Hood
Connettori MIL-DTL-83513 (Micro-D) e connettori COTS micro-miniatura CPE
Da 9 a 100 contatti
Hood per connettori micro crimp
Connettori rettangolari micro crimp speciali
Shell size da A a M

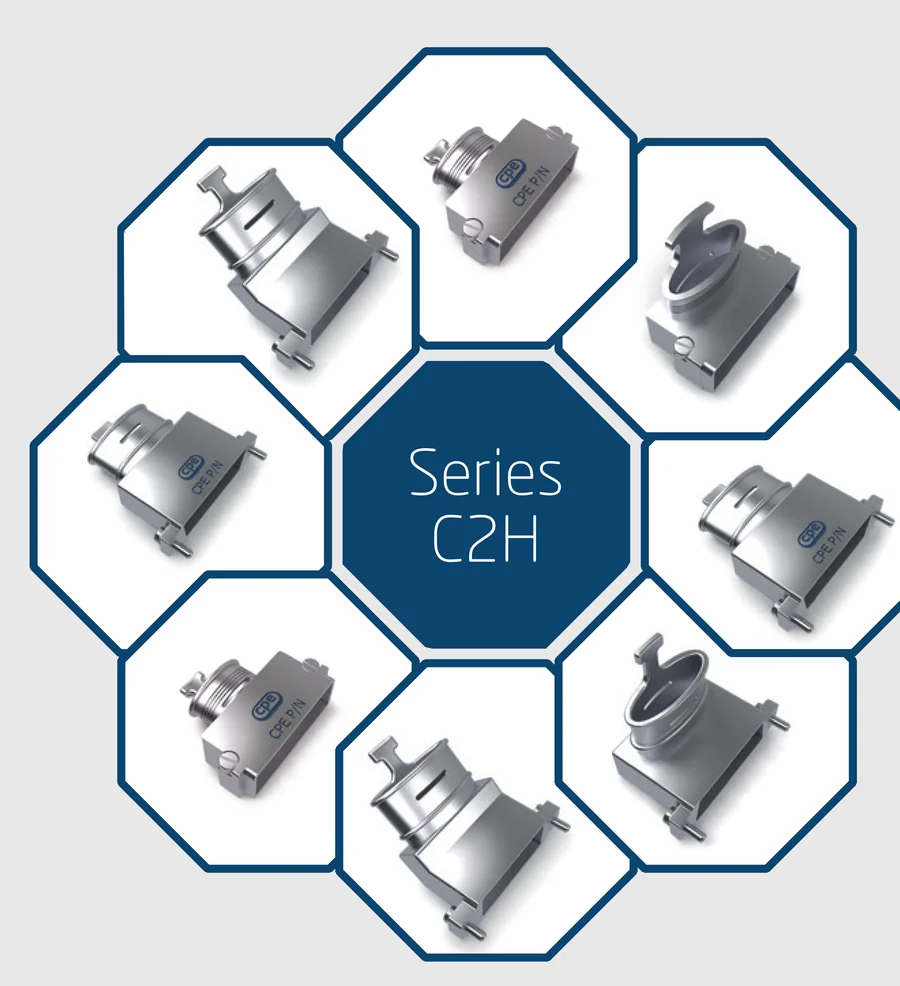

Hood per M24308 High Performance
Connettori D-Sub M24308 High Performance
Shell size da 1 a 6

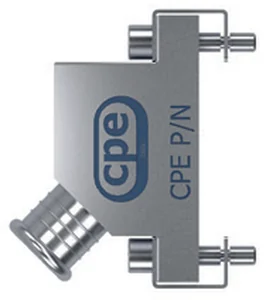

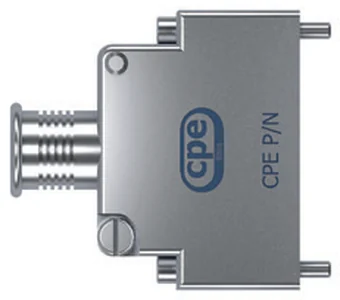

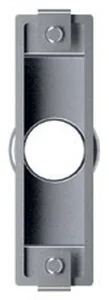

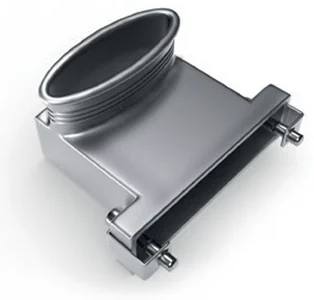

Dove esce il cavo rispetto al connettore: dall’alto, di lato, a 45°, doppia, ellittica, divisa o a corpo unico. Renderings dal catalogo CRB ed. 03/2024.

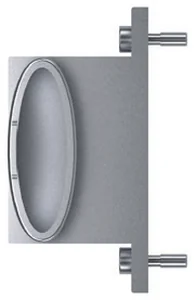

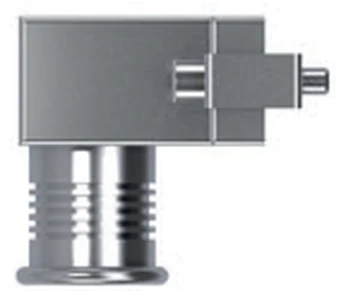

Serie CMH

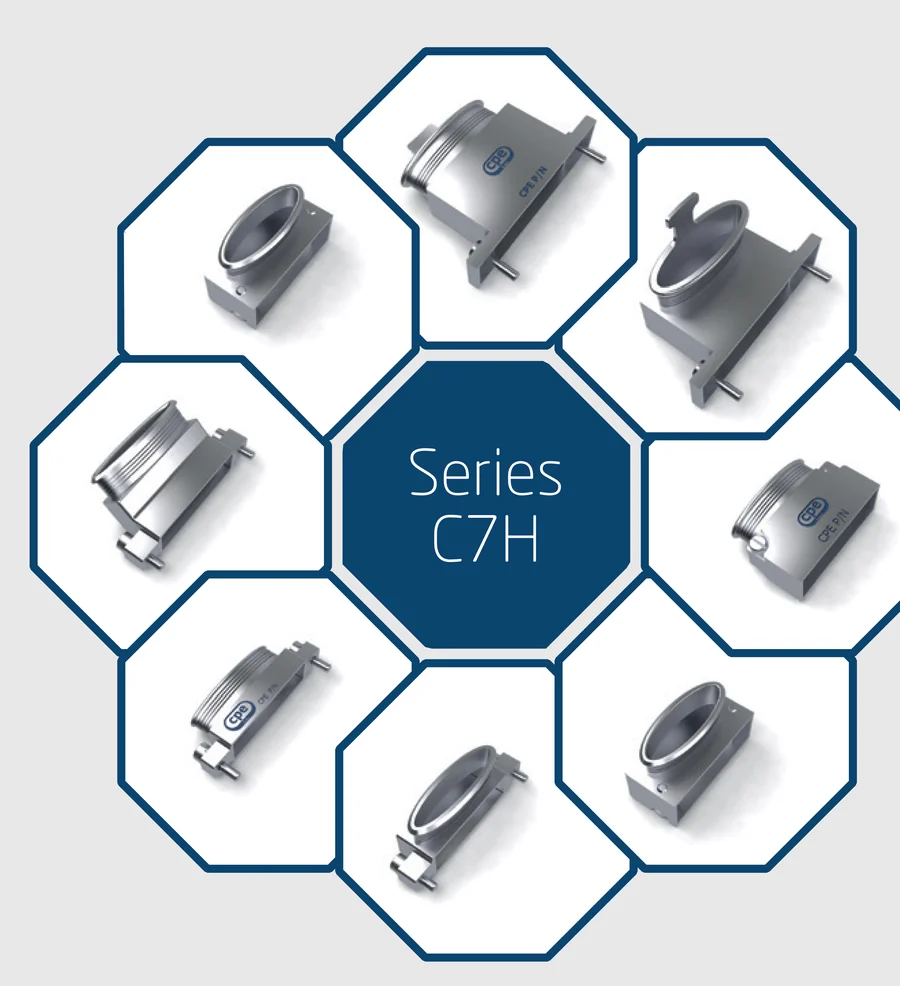

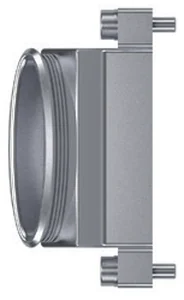

Serie C7H

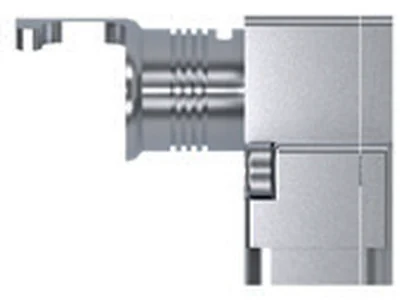

Serie C2H
Qwik Ty per lo scarico di trazione e Slot per la terminazione delle schermature individuali, entrambe da specificare nel part number. Le versioni one-piece hanno la gola per shrink boot da 0,135 in (3,43 mm).
Dieci codici di vite a norma M83513/05, filettatura #2-56 UNC per le taglie da 9 a 69 e #4-40 UNC per la taglia 100. In alternativa fillister head, hex head jackscrew, extended jackscrew o jackpost femmina.
È il primo filtro di qualunque selezione: se l’interfaccia non combacia, il resto non conta. Ogni chiave corrisponde a una famiglia di connettori e alle specifiche che la governano.
| Chiave | Specifiche connettore servite |
|---|---|
A | MIL-DTL-5015 MS3400 · MIL-DTL-26482 Serie II · MIL-DTL-83723 Serie III · EN2997 · EN3646 · LN29504 · NFC93422 HE302 · PAN6432 · PATT602 |
B | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — Amphenol Class A |
M | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — Bendix Class A, E, R |
N | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — ITT Cannon Class A, E, R |
P | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — Amphenol Class R |
D | MIL-DTL-26482 Serie I solder · MS3110 · MS3116 · VG95328 |
F | MIL-DTL-38999 Serie I e II · 40M38277 · NFC93422 HE308, HE309 · PAN6433-1 · PATT 614 · PATT 616 |
H | MIL-DTL-38999 Serie III e IV · EN3645 · CECC 75201.002 |
S | PATT 105 · PATT 603 · PATT 608 |
Il catalogo CCB elenca anche i prefissi di marcatura dei costruttori i cui connettori rientrano in ciascuna interfaccia — fra gli altri Amphenol, ITT Cannon, TE Connectivity, Souriau, Glenair, Corsair, Eaton, Cinch e Spacecraft Components. Sono marchi dei rispettivi titolari, citati qui solo per indicare la compatibilità dichiarata a catalogo.
Per i backshell rettangolari le famiglie servite sono tre: MIL-DTL-83513 (Micro-D) e connettori COTS micro-miniatura CPE per la serie CMH, connettori rettangolari micro crimp speciali per la C7H, D-Sub M24308 High Performance per la C2H.
Scrivici la serie, la shell size e l’angolo di uscita che ti serve: ti confermiamo il part number corretto, oppure ti diciamo subito se non è a catalogo.
Dopo l’interfaccia è la scelta che pesa di più. Una finitura anodizzata protegge bene ma non conduce, quindi non chiude la schermatura; il cadmio conduce e resiste, ma non è RoHS. Sono compromessi, e vanno fatti con i numeri davanti.
| Cod. | Materiale | Finitura | Nebbia salina | Temperatura | Conduttiva | RoHS |
|---|---|---|---|---|---|---|
B | Bronzo marino | Shotblast non riflettente | 1000 h | −65…+200 °C | Sì | Sì |
C | Alluminio | Anodizzato nero | 336 h | −65…+175 °C | No | Sì |
F | Alluminio | Nichel chimico | 48 h | −65…+200 °C | Sì | Sì |
G | Alluminio | Anodizzato duro nero | 336 h | −65…+200 °C | No | Sì |
K | Acciaio inox | Passivato | 1000 h | −65…+200 °C | Sì | Sì |
J | Alluminio | Zinco-nichel nero | 500 h | −65…+175 °C | Sì | Sì |
W | Alluminio | Cadmio olive drab | 1000 h | −65…+175 °C | Sì | No |
Z | Alluminio | Zinco-cobalto nero | 350 h | −65…+175 °C | Sì | Sì |
Fonte: catalogo CCB — CPE Circular Backshell, ed. 04/2026, tabella «Material & Plating». La finitura W al cadmio è l’unica non conforme RoHS: resta a catalogo perché alcune specifiche militari la richiedono ancora.
